系统介绍

LION HPT-T6高压扭转纳米材料制样系统

       LION HPT-T6 高压扭转纳米材料制样系统是采用大塑性变形（SPD）中的高压扭转（HPT）方法制备纳米材料的专业设备。系统能在变形体高度方向施加压力的同时，通过主动摩擦作用在其横截面上施加一扭矩，促使变形体产生轴向压缩和切向剪切变形的特殊塑性变形。通过高压扭转制备的材料在力学性能、超塑性等方面性能得以显著提高。该设备被广泛用于各种纳米材料的制备。

工作原理及性能特点：

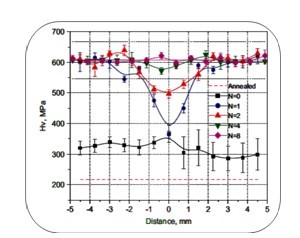

 a 高压扭转（HPT）原理示意图 。               b不同应变下，试样显微硬度随径向距离变化的分布。

 c不同等效应变下试样的金相显微图。从左到右，应变量逐渐增大，晶粒尺寸逐渐变细，组织逐渐均匀化。

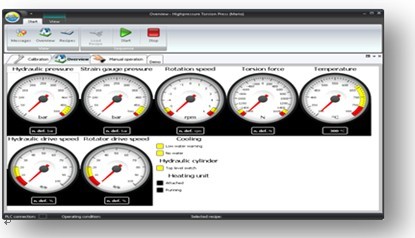

d系统可通过触摸屏设置程序执行自动操作或人工操作模式。

主要指标：

尺寸：1420×1120×2030 mm

传动轴可移动行程：110mm

活塞直径：250mm

传动轴直径：80mm

****压力：200吨

****扭矩：2300Nm

扭转转速：每分钟0～5圈

压力传送器（从HBM传感器）：0～50MPa

数字放大器：DigiCLIP（HBM传感器）传译来自应力仪的信号

可制备样品尺寸：10mm～20mm

导热系统：

HF 输出功率： 5000W (at 700 ℃)

工作频率 ：70 ~ 450kHz

供电 ：3x400V/ N + E 16A AC 50-60Hz

冷却水温度 ： 18℃~ 25℃ (max: 30 ℃)

冷却系统：

****冷却功率：3920W

油箱容量 ：30 liters

电压： 230V 50Hz 1/N/PE +10 -10%

温度变化范围：300~ 1300℃

高压扭转系统中文手册       High pressure torsion system English brochure
